  产品展示/Products
真空压力释放阀

一、产品型号、名称
1.型号:SFF508
2..名称:压力真空释放阀

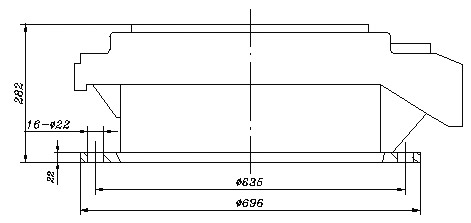

二、外形图

三、用途,适用范围
1.用途:
排气和不正常的温度变化时。保护容器不受过量的正压和负压。
2.适用范围:
1)在容器正常通气时,延迟汽化物的逃逸以降低有价值的蒸发气的损失。
2)在贮存产品时,保持惰性气体密封层。
3)在处理因外部热源引起内部压力过量时,作为优良的二次或备用保险。
四、主要技术参数

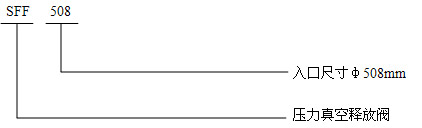

1.压力真空释放阀型号含义:

2.主要技术参数表:

入口尺寸
(mm)

标准透气值
Pa

****透气值
Pa

压力

真空

压力

真空

508

769

-220

2636

-880

五、结构与工作原理

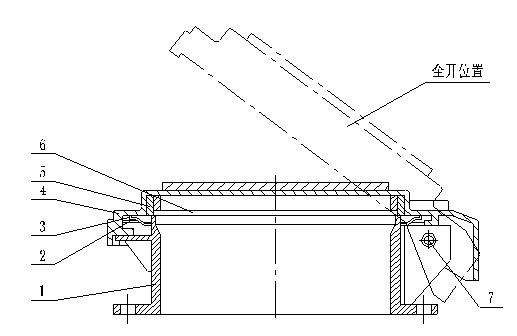

1.结构

SFF508型压力真空释放阀由阀座(件1)、阀盖(件4)、档环弹簧(件2)、真空环(件5)、隔膜(件6)、柱销(件7)等组成。
2.工作原理
1)静止位置(密封时):
当储料仓(或灰库)内部压力维持在阀选定的压力值内时,阀盖保持静止位置。由于储料仓(或灰库)内压力产生一个里作用于柔性隔膜(件6)顶面使隔膜紧密接触到阀座(件1)上,从而达到密封。
2)压力释放:
当储料仓(或灰库)压力增长到阀选定的压力值时,仓内压力克服阀盖(件4)重量,将阀盖从阀座上举起,同时压力放空,直到储料仓(或灰库)内部压力将到与阀所选定的压力值相同时。阀盖再回到正常位置。
3)真空释放:
当储料仓(或灰库)内部压力低于大气压力时,在储料仓(或灰库)那日产生真空。当将到与阀选定的真空值时,由于大气压力作用到隔膜上,举起真空环到浮动位置,此时空气进入储料仓(或灰库),直到储料仓(或灰库)内真空值小于 选定值时,真空环回到正常位置,靠在隔膜上。
