  产品展示/Products

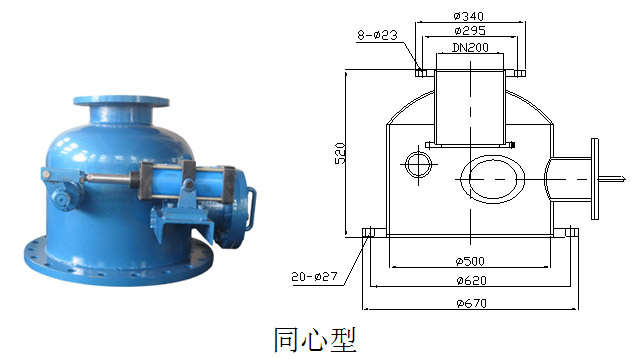

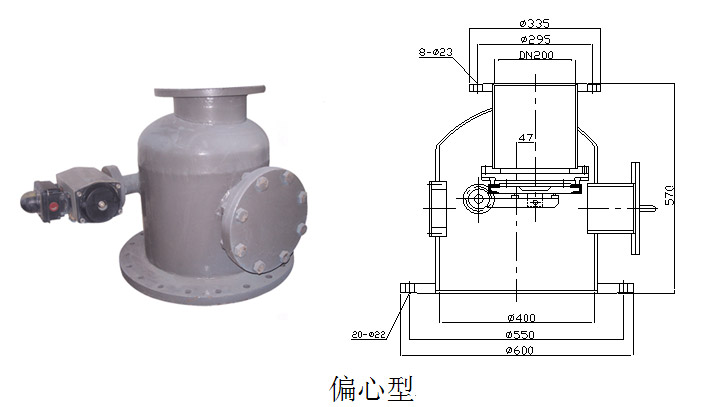

翻板式进料阀


  • 特点和用途
  • 本进料阀专用于发电厂干灰系统,浓向输送仓泵进料用阀门。工作由直行程气缸带动,可频繁工作,每小时可达6-10次,气源压力为0.4-0.6MPa。
    本阀阀体材质为铸钢和焊接件两种。阀板与阀座和所有密封件均采用氟橡胶,耐温可达250º左右,本阀的所有密封件可定期更换。
    本阀密封性能好,耐磨性强,启动负荷小,卡灰及积灰现象少,使用寿命长。本阀门有流体阻力小,启闭省力,全开时受介质冲蚀小,安装方便等特点,主要用于介质的切断。

  • 主要零部件材料表
  • 序号

    名称

    材料

    1

    阀体

    铸钢或焊接件

    2

    阀板

    Q235A

    3

    阀座

    耐磨耐高温氟橡胶

    4

    密封板

    耐磨耐高温氟橡胶

    5

    阀芯板

    Q235A

    6

    密封圈

    氟橡胶密封圈

    7

    Q235A

    8

    转动臂

    焊接件

    三、维修保养与安装使用注意事项
    1、在干燥清洁的室内。
    2、长期存放后应清洗后安装,并检查各螺栓是否有松动现象。
    3、安装前后准备核对使用情况是否与标牌、标志、规范相符。
    4、阀门安装应为水平安装,口径小的一面向上,应保证在工作、维修、更换上方便。
    5、启闭由直行程气缸完成。
    四、可能发生的故障及解决方法

    故障现象

    产生原因

    预防及解决方法

    气缸不能动

    1、空气压力不够
    2、电磁阀有故障
    3、气缸缸桶是否损坏

    1、检查空气压力
    2、检修或更换电磁阀
    3、检修缸桶是否失圆,如损坏更换缸桶

    没返回信号

    1、信号线安装位置不准确
    2、信号开关线路不对
    3、信号线损毁

    1、调整到****磁性感应区
    2、正确连接好信号开关线路
    3、更换信号线

    阀关闭时出现泄漏

    1、阀体与执行机构连接处密封圈或气缸活塞杆磨损
    2、阀芯没有关闭到位,阀腔内壁有杂物卡住阀芯
    3、阀芯密封面已磨损

    1、更换密封圈或气缸活塞杆
    2、去除杂物
    3、更换新阀芯
