卧式分级轮与立式分级轮的对比

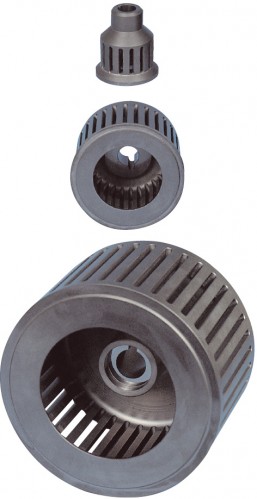

      分级轮安装于气流粉碎机的上机体处，以高线速度旋转的分级轮产生离心力场，上升气流携带粉碎后的物料进入离心力场，达到粒度要求的细粉可通过叶片间隙进入捕集系统，粗粉在离心力作用下被抛出、返回粉碎区继续粉碎。因此，分级轮是气流粉碎机的核心部件。

      气流粉碎机的分级轮分为两种安装方式：卧式和立式。由拉瓦尔喷咀形成了对称的涡流，其下部的涡流带动磨腔底部物料、升至粉碎区。喷咀上部的涡流中心区向上，两侧向下，实现循环粉碎；细粉由中心流带入分级区。

       卧式分级轮可形成良好和稳定的流场，有利于物料的超细粉碎。

 　  立式分级轮亦可形成对称的离心力场，但由于气固两相流受到分级轮底板阻挡；要绕过底板、经过分级轮与腔体的侧面空间，由分级轮的上2/3区域进入。分级轮的分级效率下降，同时一部分进入分级轮的粉体将积存在底部，形成一锥形堆积，不利于气流粉碎机的清洗。

       卧式分级轮则不同，上升气流携带粉体直接进入离心力场，细粉进入分级轮后改变运动方向，呈螺旋状离开。在离心力场中颗粒的重力方向与离心力方向一致，能够获得精细分级，也有利于粗颗粒甩脱离心力场，进入粉碎区继续粉碎。卧式分级轮在运行方面也更稳定可靠，对于大型的粉碎机，可水平对置多个分级轮。

 　　综上，卧式分级轮相比立式分级轮具有更多优点，这也是 上 早生产流化床气流粉碎机的ALPINE公司三十年多来一直采用卧式分级轮的原因。国内气流粉碎机的二十年的制造、使用经验也证明了卧式分级轮具有的性能优势。

 　　客观地，立式轮和卧式轮各有其优缺点。卧式分级轮的优势是分级精度高，高线速度增大了磨损；而立式分级轮的优点是制作简易、磨损小，但分级精度远不如卧式分级轮。所以如是生产粗粉，在产量 的目标下，可采用立式分级轮的气流粉碎机和分级机；而追求细度（品质）、大颗粒控制（10微米以下）的客户建议采用卧式分级轮的气流粉碎机。

 　　此外，卧式气流粉碎机具有使用和维护方面的优势，如更换品种（细度）时清洗磨机无需拆卸电机；而立式气流粉碎机则要拆装悬挂于上部的电机，相对卧式要繁琐和费工。

 　　立式气流粉碎机检查和更换喷咀需要打开下机体侧面盖板，再将整个喷咀管全部取出方可进行操作，经常需要拆装几百公斤重的下机体很不方便；而卧式气流粉碎机的喷咀为螺纹连接，只需打开观察窗即可检查和更换喷咀。
